UPFC1650-2-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

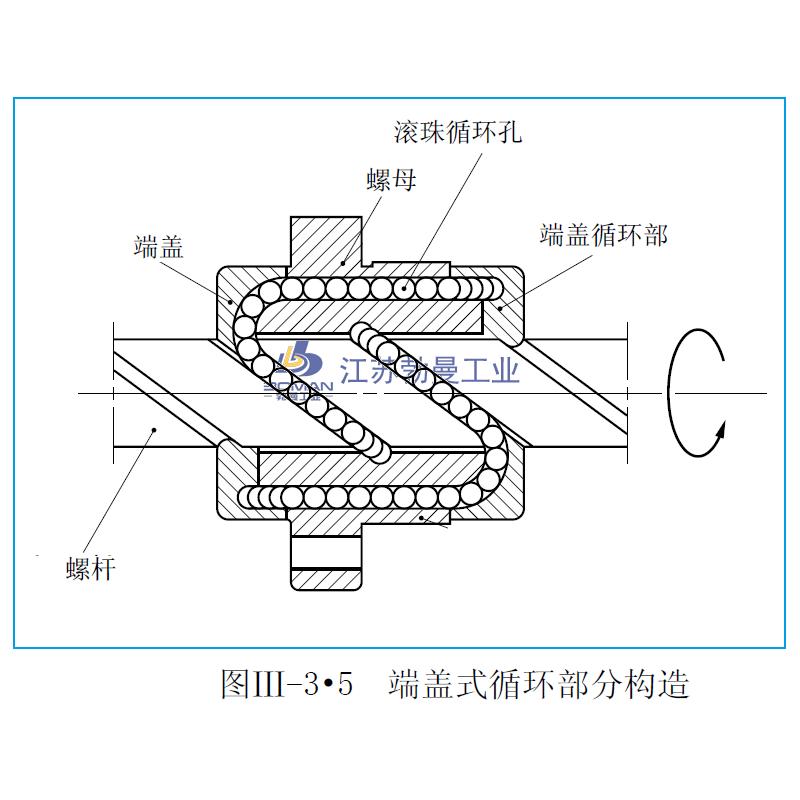

- 属性: UPFC1650-2-UPFC滚珠丝杠，6. 代理商有哪些客户群体？,1. 滚珠丝杠珠子的型号是什么？,3. 4043研磨滚珠丝杠的材质是什么？,8. 防尘圈脱落会不会对整个机器的运转产生影响？,7. 电动滚珠丝杠母的材质是什么？,9. 如何避免滚珠丝杠和直线滑轨在使用过程中产生噪音和振动？,3. 两种循环方式的区别是什么？,8. 如何安装和使用这款升降机？,7. 这家南昌滚珠丝杠螺母厂家有哪些客户和合作伙伴？,4. 滚珠丝杠零件的制作材料有哪些？-UPFC1650-2-UPFC滚珠丝杠-提供UPFC1650-2-UPFC滚珠丝杠-选型,UPFC1650-2-UPFC滚珠丝杠-价格UPFC1650-2-UPFC滚珠丝杠-选型NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限-UPFC1650-2-UPFC滚珠丝杠--UPFC1650-2-UPFC滚珠丝杠-6. 这种滚珠丝杠的耐磨性能如何？,5. 如何检测滚珠丝杠的精度？,5. 循环滚珠丝杠在汽车中的位置是哪里？,4. 滚珠丝杠控制方法的优势是什么？,2. 滚珠丝杠的主要用途是什么？,8. 这款升降机适用于哪些场合或工作任务？,1. 滚珠丝杠选型原理是什么？,3. 在哪里可以购买到山东制造的滚珠丝杠？,9. 这个滚珠丝杠的制造材料是什么？,8. 公司的研发投入和技术创新成果如何？
UPFC1650-2-UPFC滚珠丝杠 产品参数

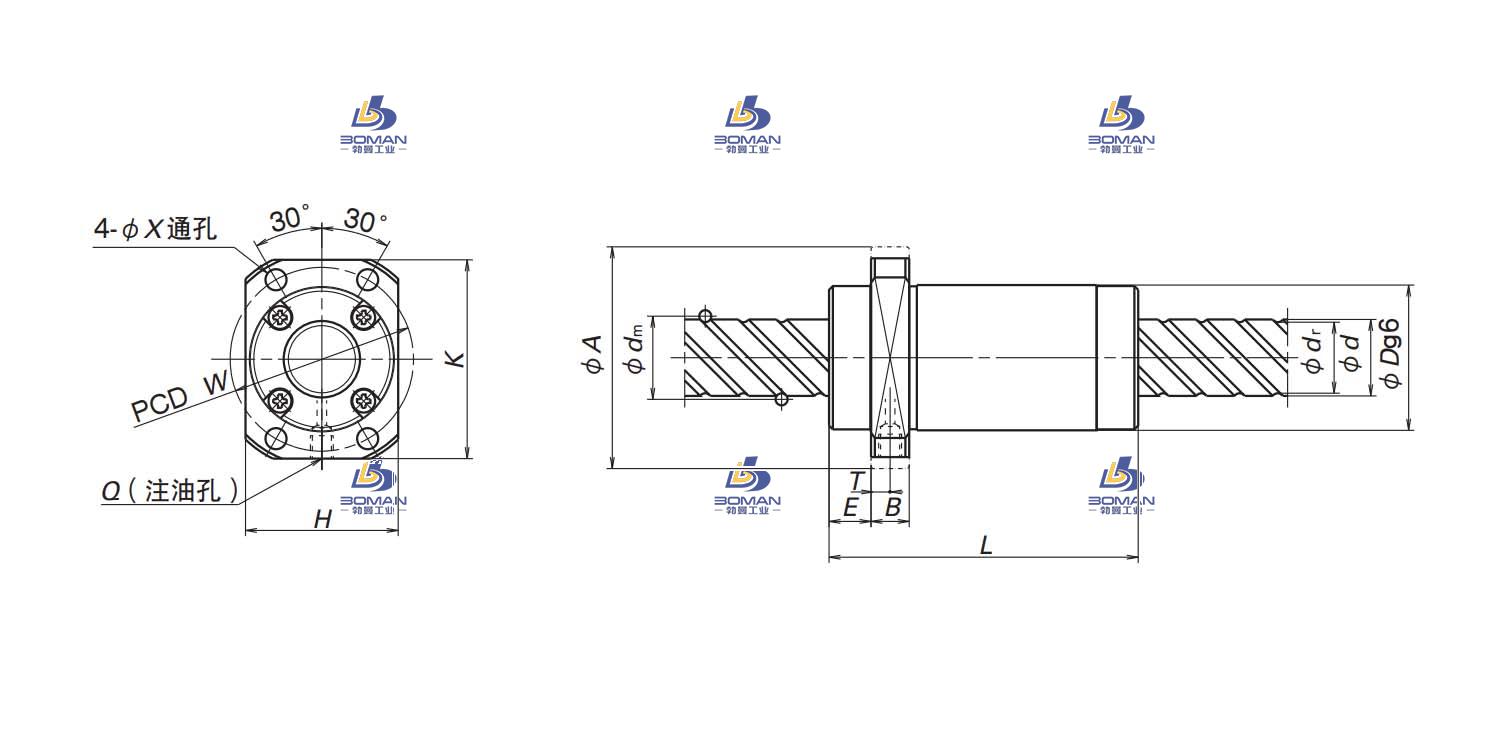

尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 50 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 50 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×4 |
|
| 滚珠节圆直径 | 16.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7260 |
| 额定静负载 | C0aN | 13400 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 197 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
UPFC1650-2-UPFC滚珠丝杠此型号部分数据来源于PMI FOIC2508 pmi 滚珠丝杆总经销
