W1402FA-4-C5T8-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 14 |
|
| 导程 | 8 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 46 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 321 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 11.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 187 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 4960 |
| 额定静负载 | C0aN | 5920 |
| 重量 | Kg | 0.61 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.023 |
| 导程精度变动 | vu | 0.018 |
| 轴心跳动 | 0.035 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

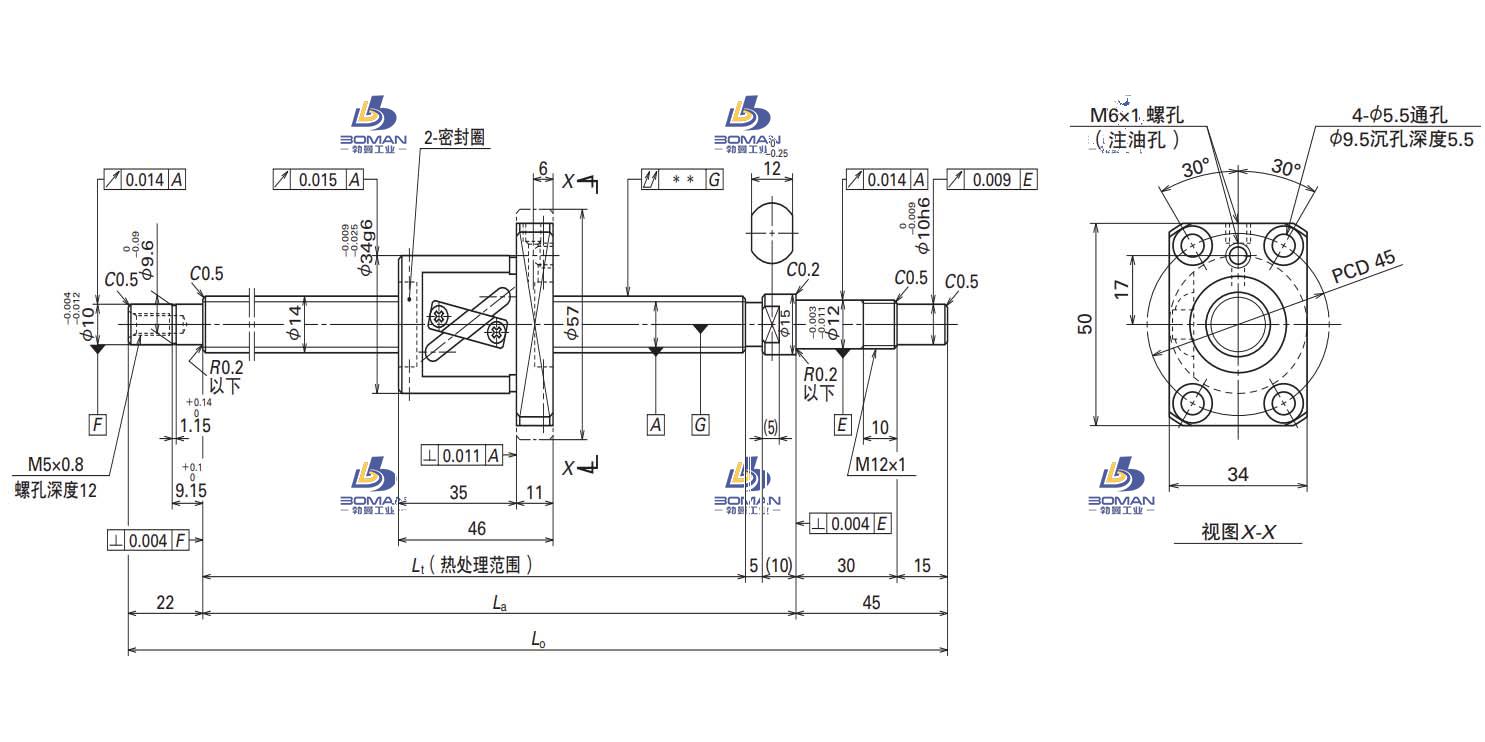

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1402FA-4-C5T8-FA标准滚珠丝杠此型号部分数据来源于KURODA GR8012ES-DAPR KURODA滚珠丝杆
