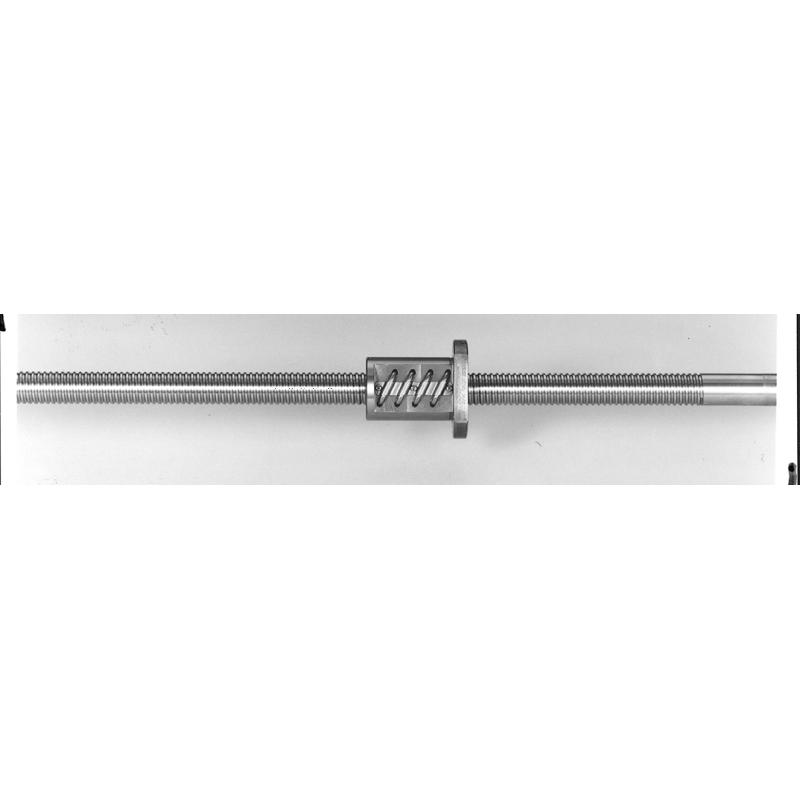

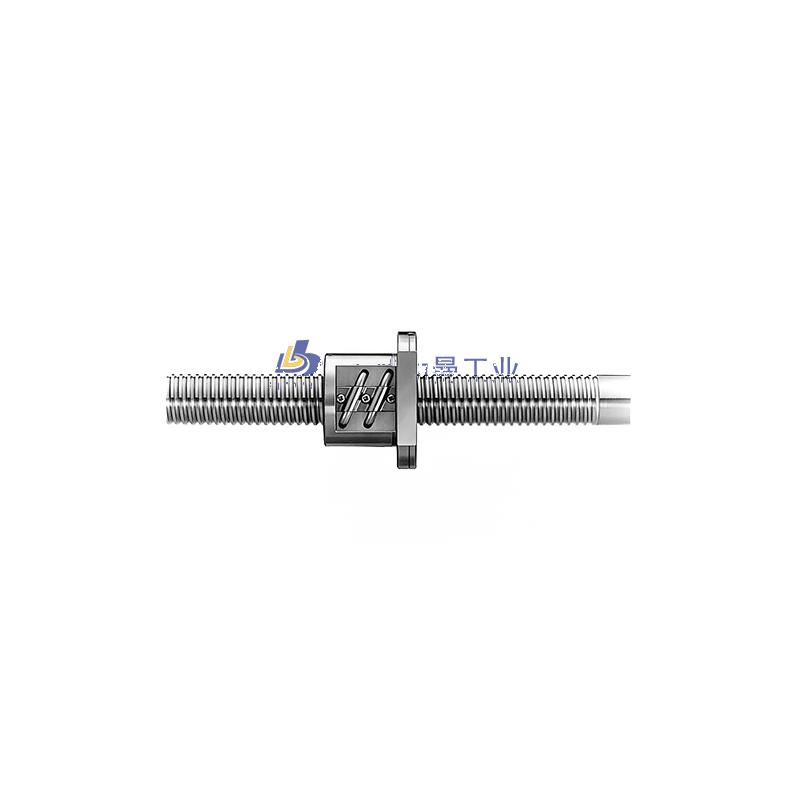

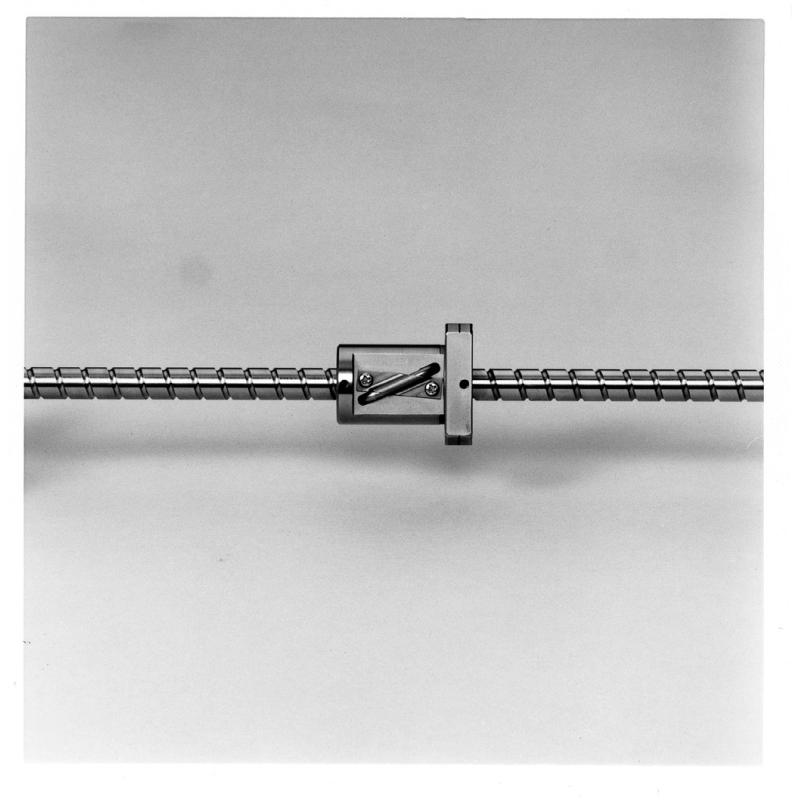

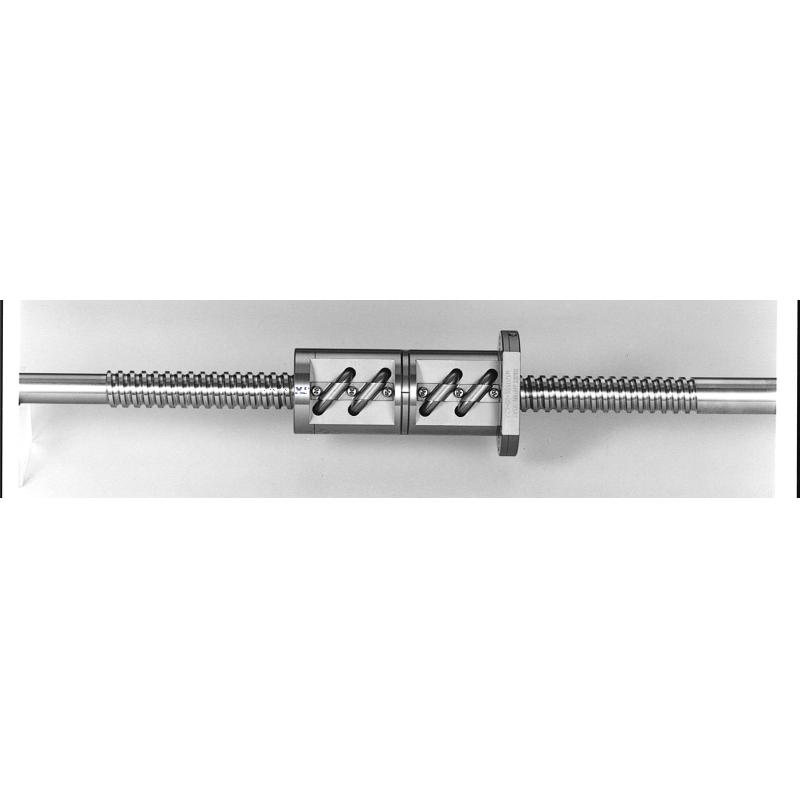

LSFT3225-2.5-LDFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: LSFT3225-2.5-LDFT滚珠丝杠，7. 舵机滚珠丝杠动画的原理是什么？,10. 这些滚珠丝杠的运输方式是怎样的？,2. 这种轴承的主要应用领域是什么？ ,7. 为什么龙门机床的导程对机床性能有着重要的影响？,6. 这个固定座的固定方式是什么？,9. 是否提供售后服务？售后服务包括哪些内容？,1. 滚珠丝杠丝母是什么？,7. 限位滚珠丝杠发泡设备的使用寿命是多久？,6. 转动螺母的大小和形状有什么要求？,1. 电机带动滚珠丝杠的功率有多大？ -LSFT3225-2.5-LDFT滚珠丝杠-提供LSFT3225-2.5-LDFT滚珠丝杠-价格,LSFT3225-2.5-LDFT滚珠丝杠-选型LSFT3225-2.5-LDFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商-LSFT3225-2.5-LDFT滚珠丝杠--LSFT3225-2.5-LDFT滚珠丝杠-6. 如何检测ug滚珠丝杠滚珠装配的质量？,10. 滚珠丝杠在工业生产中的应用案例有哪些？,3. 这个升降台的工作原理是什么？,2. 这种丝杠适用于哪些行业？,5. 滚珠丝杠在哪些领域中得到广泛应用？ ,4. 6136数控x轴滚珠丝杠的耐用性如何？,3. 这种滚珠丝杠防护罩适用于哪些类型的机器或设备？,6. 如何选择适合的滚珠丝杠螺母副和双螺母隙？,5. 这种螺母座的材质是什么？,8. 这份型号对照表中的滚珠丝杠轴承型号有没有相应的安装、使用、维护或保养指南？
LSFT3225-2.5-LDFT滚珠丝杠 产品参数

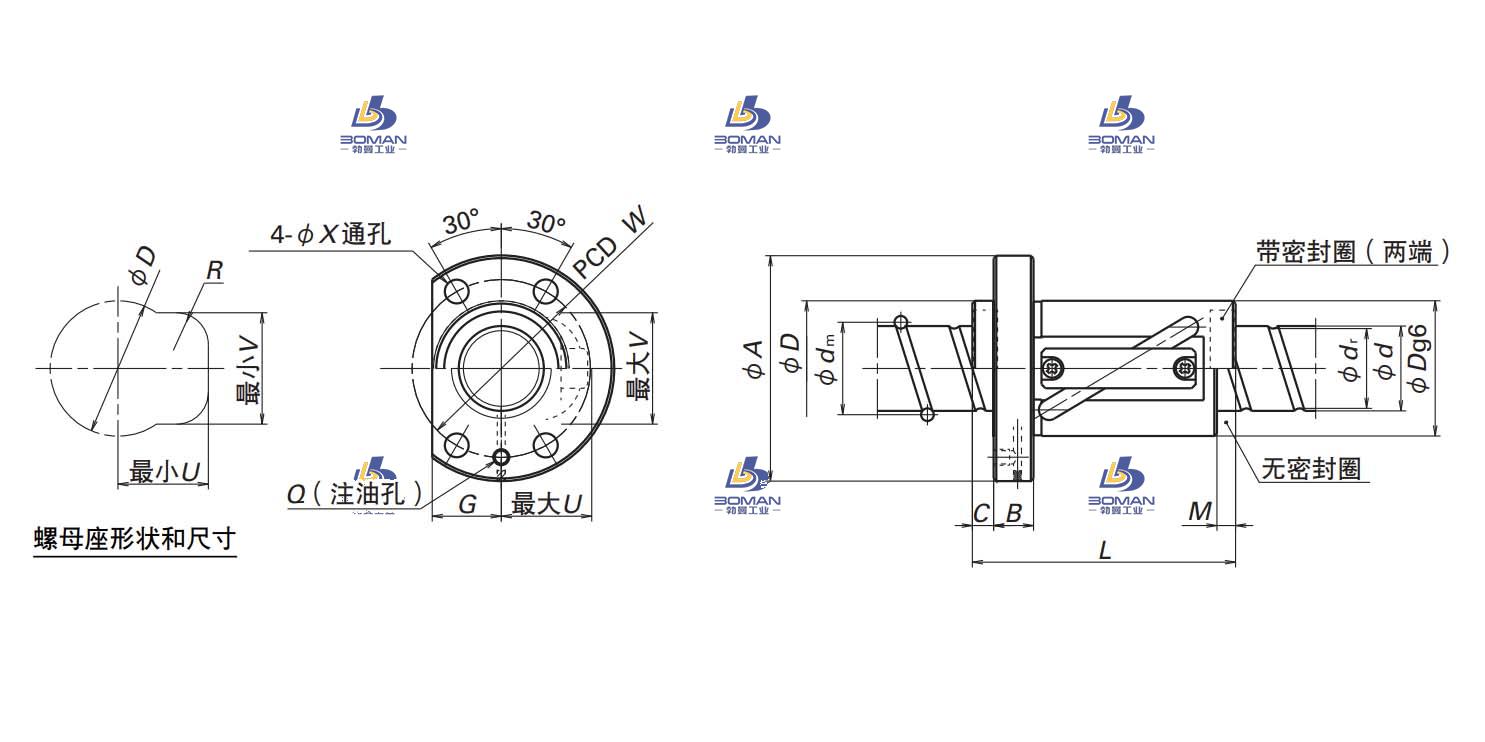

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 25 |
|
| 螺母体外径 | 51 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 67 |
| 螺母长度 | L | 117 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 28.3 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 33.25 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 17900 |
| 额定静负载 | C0aN | 41800 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 300 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
LSFT3225-2.5-LDFT滚珠丝杠此型号部分数据来源于TSUBAKI 28TTFA6 tsubaki 丝杆
