W3207SA-4Z-C5Z6-SA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W3207SA-4Z-C5Z6-SA标准滚珠丝杠,7. 该厂家的交货期和价格如何?,3. 为什么滚珠丝杠螺母座可以提高机械设备的精度?,6. 这种滚珠丝杠的特点有哪些?,2. 滚珠丝杠与普通丝杠有何区别?,1. 微型滚珠丝杠阀的厂家是哪些? ,7. 生产线的员工数量是多少?,1. 什么是威海pmi滚珠丝杠? ,4. 滚珠丝杠的材质有哪些种类? ,8. 选择滚珠丝杠时需要注意哪些安全问题?,5. 滚珠丝杠润滑油标号的含义是什么?-W3207SA-4Z-C5Z6-SA标准滚珠丝杠-提供W3207SA-4Z-C5Z6-SA标准滚珠丝杠-技术咨询,W3207SA-4Z-C5Z6-SA标准滚珠丝杠-规格W3207SA-4Z-C5Z6-SA标准滚珠丝杠-选型NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小-W3207SA-4Z-C5Z6-SA标准滚珠丝杠--W3207SA-4Z-C5Z6-SA标准滚珠丝杠-9. 梯型丝杠的型号和规格应该怎么选择?,5. 如何选择适合的滚珠丝杠型号?,9. 预压力的调整需要采用什么样的工具?,5. 内蒙古滚珠丝杠厂家的价格是怎样的?,10. 这种螺母的生产厂家和品牌有哪些?,3. 与其他滚珠丝杠相比,安徽国产滚珠丝杠有什么优势?,5. 这个批发商提供哪些售后服务和保障?,3. 安徽轴承滚珠丝杠直径是否有特定的应用领域?,8. 滚珠丝杠螺母副寿命系数与使用环境有何关联?,1. 什么是水平滚珠丝杠电机?
W3207SA-4Z-C5Z6-SA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 32 |
|
| 导程 | 6 |
|
| 螺母体外径 | 62 |
|
| 法兰直径 | 89 |
|
| 安装孔中心距 | PCD | 75 |
| 螺母长度 | L | 99 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1029 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 28.4 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 681 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 24700 |
| 额定静负载 | C0aN | 69400 |
| 重量 | Kg | 7 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.035 |
| 导程精度变动 | vu | 0.025 |
| 轴心跳动 | 0.09 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |

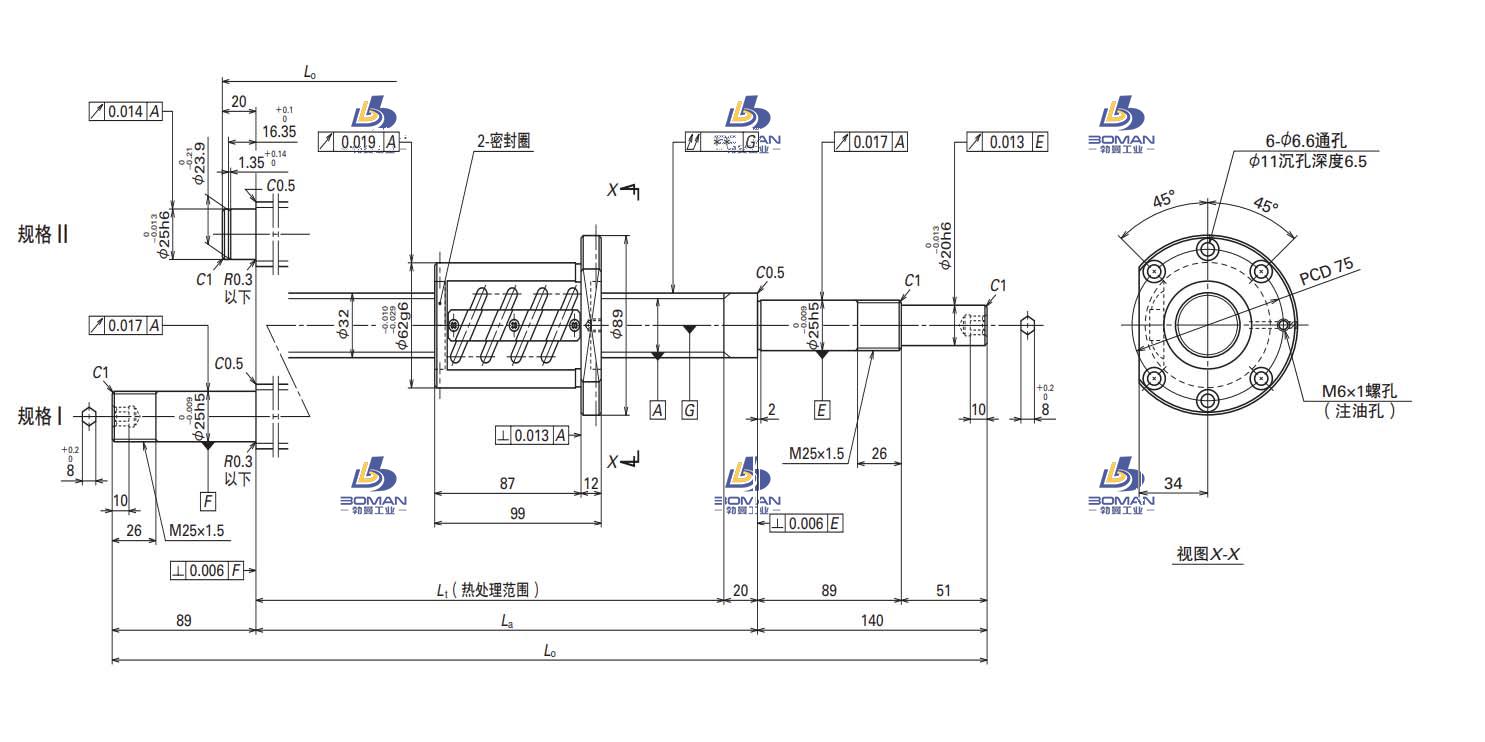

W3207SA-4Z-C5Z6-SA标准滚珠丝杠此型号部分数据来源于HIWIN上银 FDW 上银滚珠丝杆结构图
