MPFD0401-2-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MPFD0401-2-NSK DFD滚珠丝杠，10. 滚珠丝杠的循环数与机械设备的运行效率有何关系？,5. 滚珠丝杠副有哪些缺点？,8. 宁夏nsk滚珠丝杠的价格和质量如何？ ,8. 竖直运动滚珠丝杠选型的关键参数有哪些？,8. 安装滚珠丝杠的过程中需要注意哪些问题？,9. 该公司的售后服务和技术支持如何？,5. 是否可以提供样品给客户进行试用？,8. 滚珠丝杠的组成部分有哪些？ ,5. 滚珠丝杠需要使用什么样的油润滑？,8. 如何在proe中将滚珠丝杠导出为其他格式的文件？-MPFD0401-2-NSK DFD滚珠丝杠-提供MPFD0401-2-NSK DFD滚珠丝杠-库存,MPFD0401-2-NSK DFD滚珠丝杠-参数MPFD0401-2-NSK DFD滚珠丝杠-技术咨询NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度-MPFD0401-2-NSK DFD滚珠丝杠--MPFD0401-2-NSK DFD滚珠丝杠-10. 滚珠丝杠的价格因素有哪些？,7. 滚珠丝杠螺旋钢带的标准规格有哪些？,7. 在使用滚珠丝杠电传动时需要注意哪些问题？,2. 这个教程适合哪些人群？,2. 这种滚珠丝杠副适用于哪些领域？,9. 安徽tgk滚珠丝杠的安装方法是怎样的？,5. 滚珠丝杠的结构构成是什么？,1. 滚珠丝杠组装的原理是什么？,7. 滚珠丝杠十大品牌排行榜的评选标准是什么？,2. 该厂在滚珠丝杠行业中的地位如何？

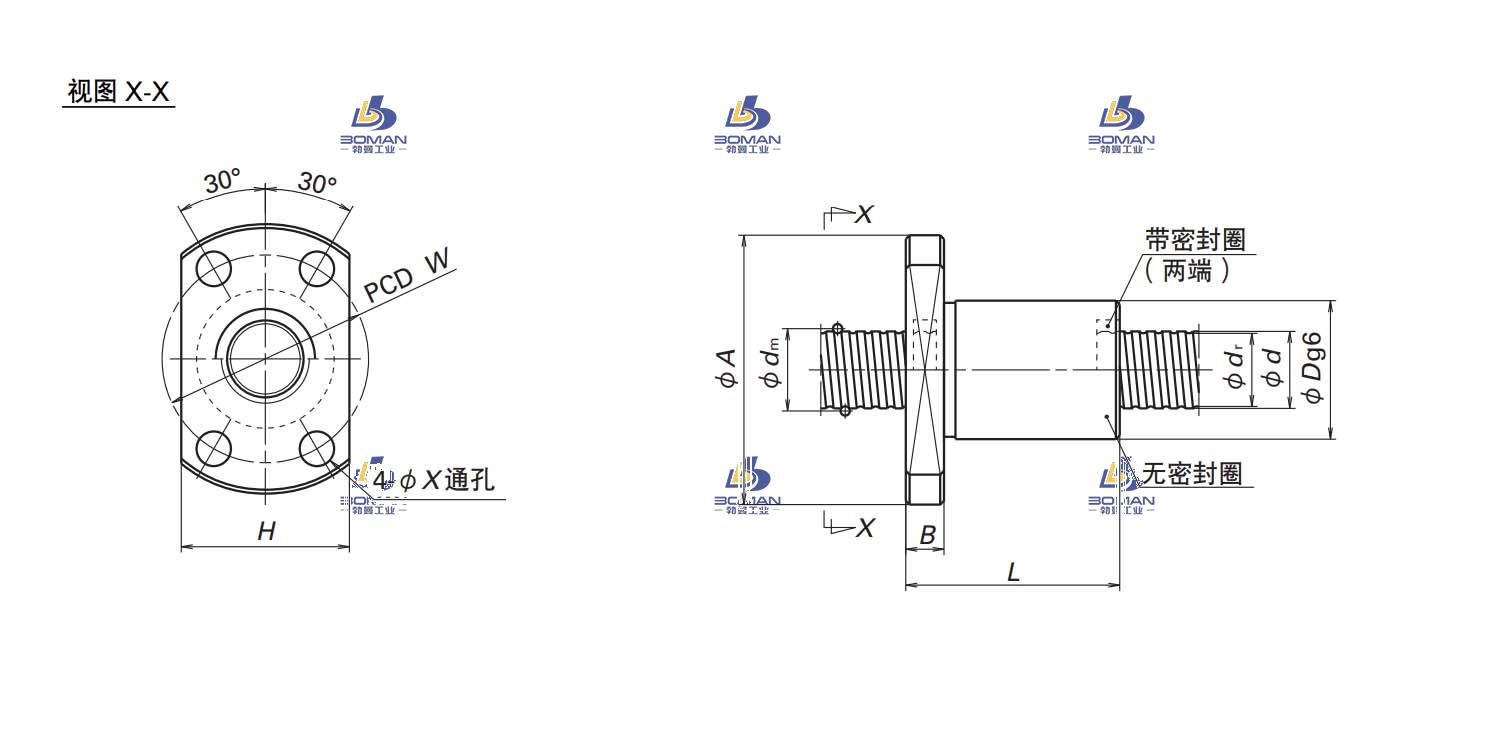

MPFD0401-2-NSK DFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 4 |
|
| 导程 | 1 |
|
| 螺母体外径 | 10 |
|
| 法兰直径 | 20 |
|
| 安装孔中心距 | PCD | 15 |
| 螺母长度 | L | 12 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 3 |
|
| 丝杠轴螺纹底径 | 3.2 |
|
| 钢球直径 | 0.8 |
|
| 有效圈数 | 1×2 |
|
| 滚珠节圆直径 | 4.2 |
|
| 螺栓孔尺寸 | 2.9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 315 |
| 额定静负载 | C0aN | 370 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 34 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MPFD0401-2-NSK DFD滚珠丝杠此型号部分数据来源于UMBRA S2N63-40M2 umbra 丝杠精度等级
