W2503SA-4P-C5Z10-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W2503SA-4P-C5Z10-MA标准滚珠丝杠，8. 滚珠丝杠和减速器的选择有什么注意事项？,3. 该检测表的检测原理是什么？,1. 对于滚珠丝杠来说，有哪几个自由度？,10. 购买南通滚珠丝杠轴承需要提供哪些信息和资料？,6. 滚珠丝杠的精度有多高？,7. 如何根据负载和运动要求来选择适合的滚珠丝杠？,10. 如果购买到假货，如何维权？,7. 上海滚珠丝杠规格的使用寿命如何？ ,5. 滚珠丝杠福的材料有哪些？,7. 什么样的环境条件会影响丝杠滚珠轴承的使用寿命？-W2503SA-4P-C5Z10-MA标准滚珠丝杠-提供W2503SA-4P-C5Z10-MA标准滚珠丝杠-库存,W2503SA-4P-C5Z10-MA标准滚珠丝杠-技术咨询W2503SA-4P-C5Z10-MA标准滚珠丝杠-选型NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠-W2503SA-4P-C5Z10-MA标准滚珠丝杠--W2503SA-4P-C5Z10-MA标准滚珠丝杠-6. 公司的市场份额和客户群体是怎样的？,10. 是否有标准规定滚珠丝杠螺母正反位置的安装方法？,6. 滚珠丝杠副的破坏载荷有没有一定的安全范围？,8. 如何正确地安装滚珠丝杠的导向装置？,3. 滚珠丝杠螺母座的作用是什么？,2. 滑块导轨滚珠丝杠有什么特点？,10. 驱动滚珠丝杠的应用领域有哪些？,10. 机床滚珠丝杠螺母副的价格是多少？,4. 如何确定所需的滚珠丝杠规格？,8. 除了噪音问题，滚珠丝杠还有哪些常见的问题？
W2503SA-4P-C5Z10-MA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 10 |
|
| 螺母体外径 | 58 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 71 |
| 螺母长度 | L | 81 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 533 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 20.5 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.5*2 |
|
| 滚珠节圆直径 | 25.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 289 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 11600 |
| 额定静负载 | C0aN | 19000 |
| 重量 | Kg | 3.2 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.05 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

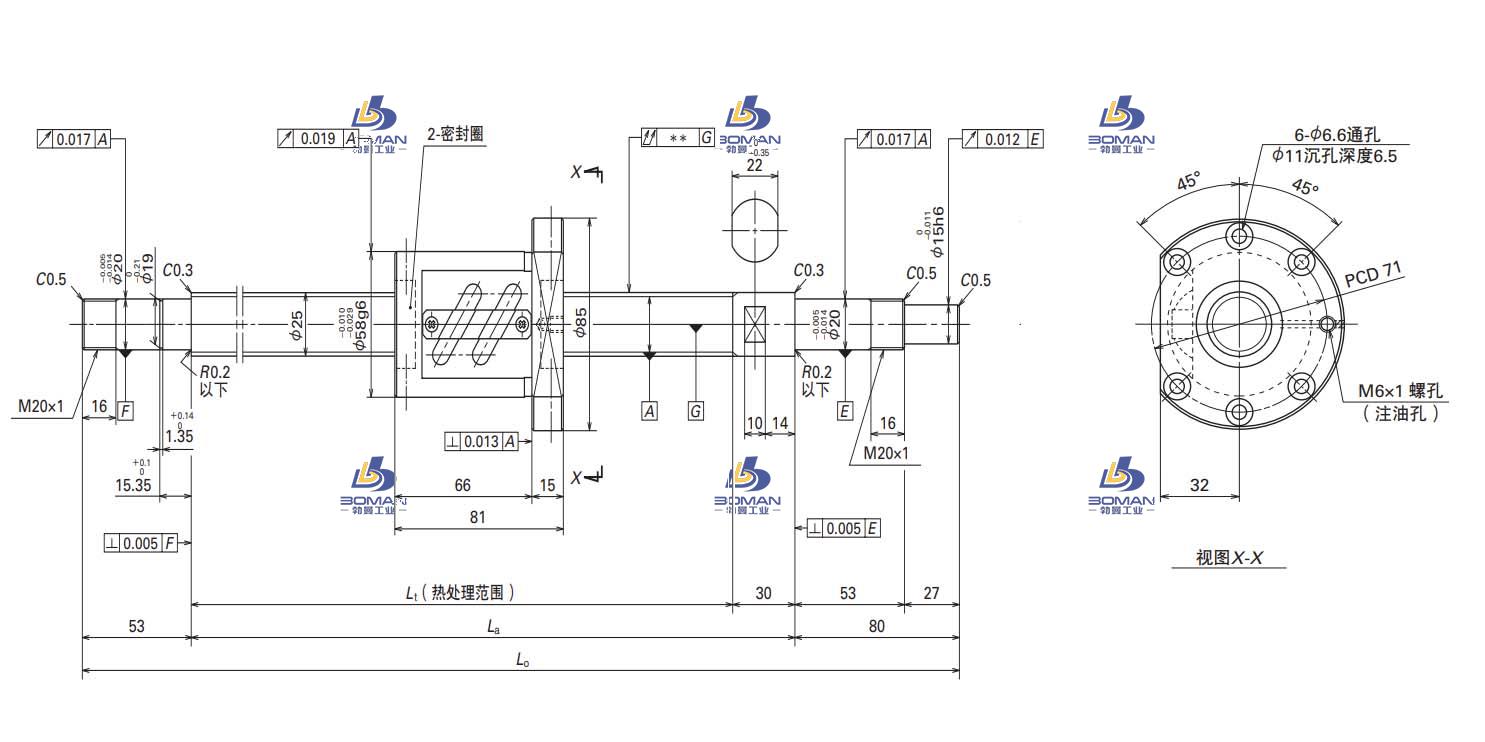

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2503SA-4P-C5Z10-MA标准滚珠丝杠此型号部分数据来源于PMI FDVC-5010-2.5 pmi丝杆采购
