W3214SA-7D-C5Z10-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W3214SA-7D-C5Z10-FA标准滚珠丝杠,10. 这个滑台可以通过哪些渠道购买?,6. 该产品的规格有哪些?,5. 这个电机带动的滚珠丝杠转动速度是否可调节?,10. 除了加油,还有什么方法可以保护滚珠丝杠?,4. 负载计算公式表中的参数有哪些?,1. 什么是滚珠丝杠升降机?,8. 该直径的滚珠丝杠是否存在易损件或易磨损部位?,6. 什么是精密滚珠丝杠机构导程?,2. 该加工刀具是用于什么材料的加工?,1. 这个洛阳非标滚珠丝杠升降机是用来做什么的?-W3214SA-7D-C5Z10-FA标准滚珠丝杠-提供W3214SA-7D-C5Z10-FA标准滚珠丝杠-参数,W3214SA-7D-C5Z10-FA标准滚珠丝杠-图纸W3214SA-7D-C5Z10-FA标准滚珠丝杠-图纸NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W3214SA-7D-C5Z10-FA标准滚珠丝杠--W3214SA-7D-C5Z10-FA标准滚珠丝杠-8. 如何检测滚珠丝杠的发热情况?,3. 滚珠丝杠有什么特点?,2. 有哪些工具可以用来拆卸车用滚珠丝杠?,3. 在什么应用场景下会使用力士乐滚珠丝杠?,7. 滚珠丝杠外径和底径的加工工艺是什么?,6. 维护滚珠丝杠需要哪些工具?,5. 上海滚珠丝杠的价格与厂家有关吗?,9. 如何保证选型的滚珠丝杠推力丝杆的质量和可靠性?,2. 使用这款升降机时需要注意哪些安全事项?,7. 岳阳tbi滚珠丝杠的生产厂家是谁?
W3214SA-7D-C5Z10-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 螺母体外径 | 74 |
|
| 法兰直径 | 108 |
|
| 安装孔中心距 | PCD | 90 |
| 螺母长度 | L | 190 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1759 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 26.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 33 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 1290 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 46300 |
| 额定静负载 | C0aN | 108000 |
| 重量 | Kg | 13.8 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.054 |
| 导程精度变动 | vu | 0.035 |
| 轴心跳动 | 0.15 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

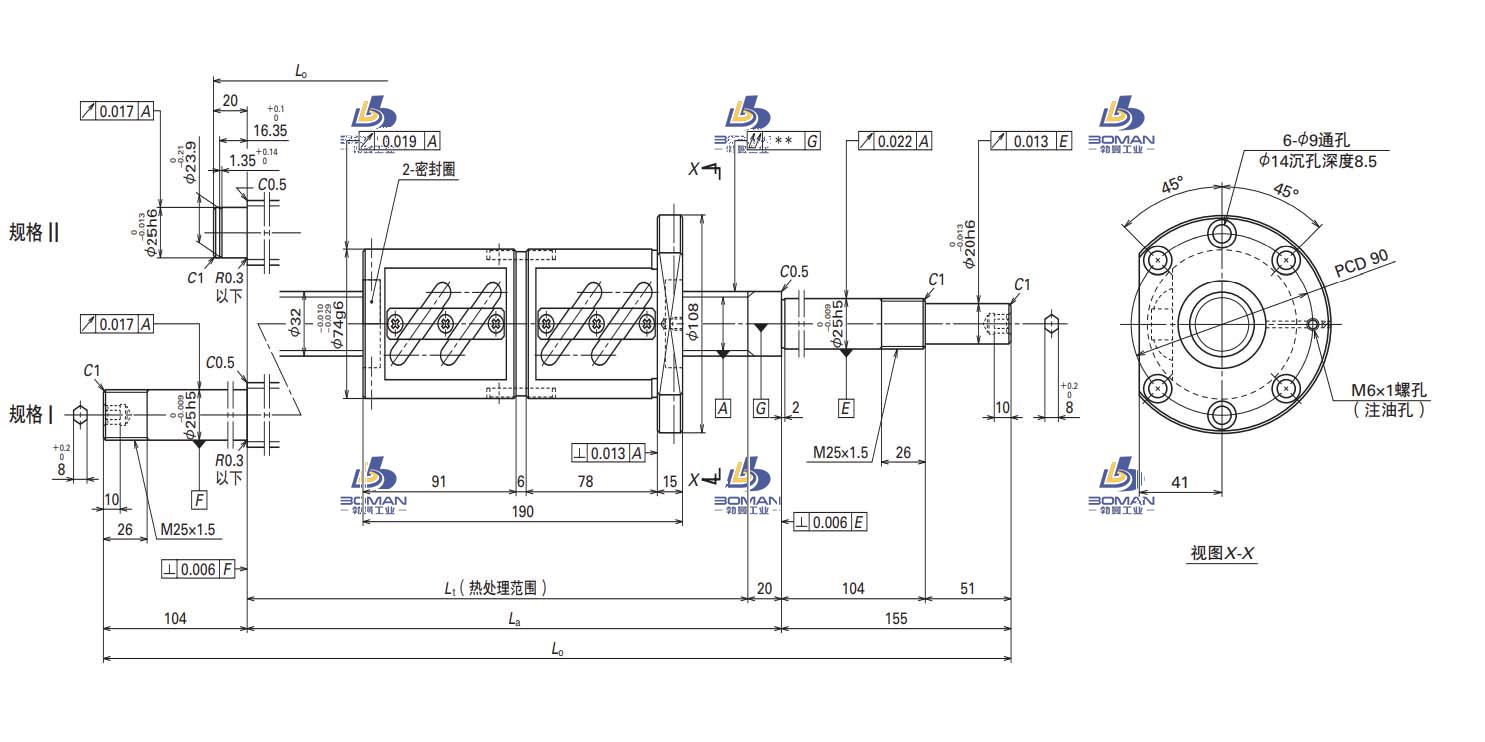

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3214SA-7D-C5Z10-FA标准滚珠丝杠此型号部分数据来源于NSK NN3017MBKRE44CC1P4 nsk精密轴承样本中文版
