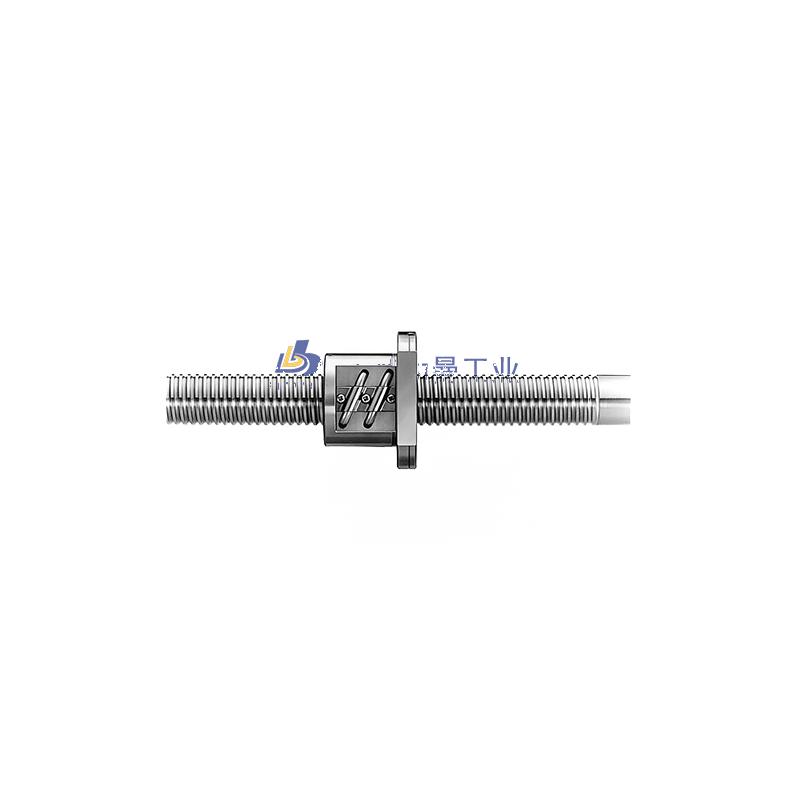

DFT5020-2.5-DFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: DFT5020-2.5-DFT滚珠丝杠,9. 该模组有哪些配件和附件可供选择?,5. 如何正确安装滚珠及丝杠?,7. 固定滚珠丝杠螺纹的步骤是什么?,7. 运城滚珠丝杠升降机的尺寸大小是多少? ,9. 这台机器的售价是多少?,3. 有哪些规格的荆门滚珠丝杠线性模组可供选择?,2. 齿条的精度和尺寸公差是如何影响其使用寿命的?,4. 清洗线切割滚珠丝杠需要用到哪些工具?,1. 什么是thk滚珠丝杠升角?,4. 滚珠丝杠的工作原理是什么? -DFT5020-2.5-DFT滚珠丝杠-提供DFT5020-2.5-DFT滚珠丝杠-技术咨询,DFT5020-2.5-DFT滚珠丝杠-价格DFT5020-2.5-DFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1.特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 (2) 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 (3) 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 -DFT5020-2.5-DFT滚珠丝杠--DFT5020-2.5-DFT滚珠丝杠-6. 这个滚珠丝杠的表面处理方式是什么?,3. 滚珠丝杠的工作原理是什么? ,3. 这款设备适用于哪些类型的滚珠丝杠?,8. 滚珠丝杠副的维护保养方法有哪些?,2. 为什么滚珠丝杠比其他丝杠更优?,7. 这家厂家的售后服务和技术支持如何?能够及时响应客户问题吗?,8. 您的滚珠丝杠产品是否通过了哪些认证和质量检测?,1. 滚珠丝杠受力转矩是什么?,10. 这种滚珠丝杠的价格如何?,4. 海南滚珠丝杠适用于哪些场合?
DFT5020-2.5-DFT滚珠丝杠 产品参数

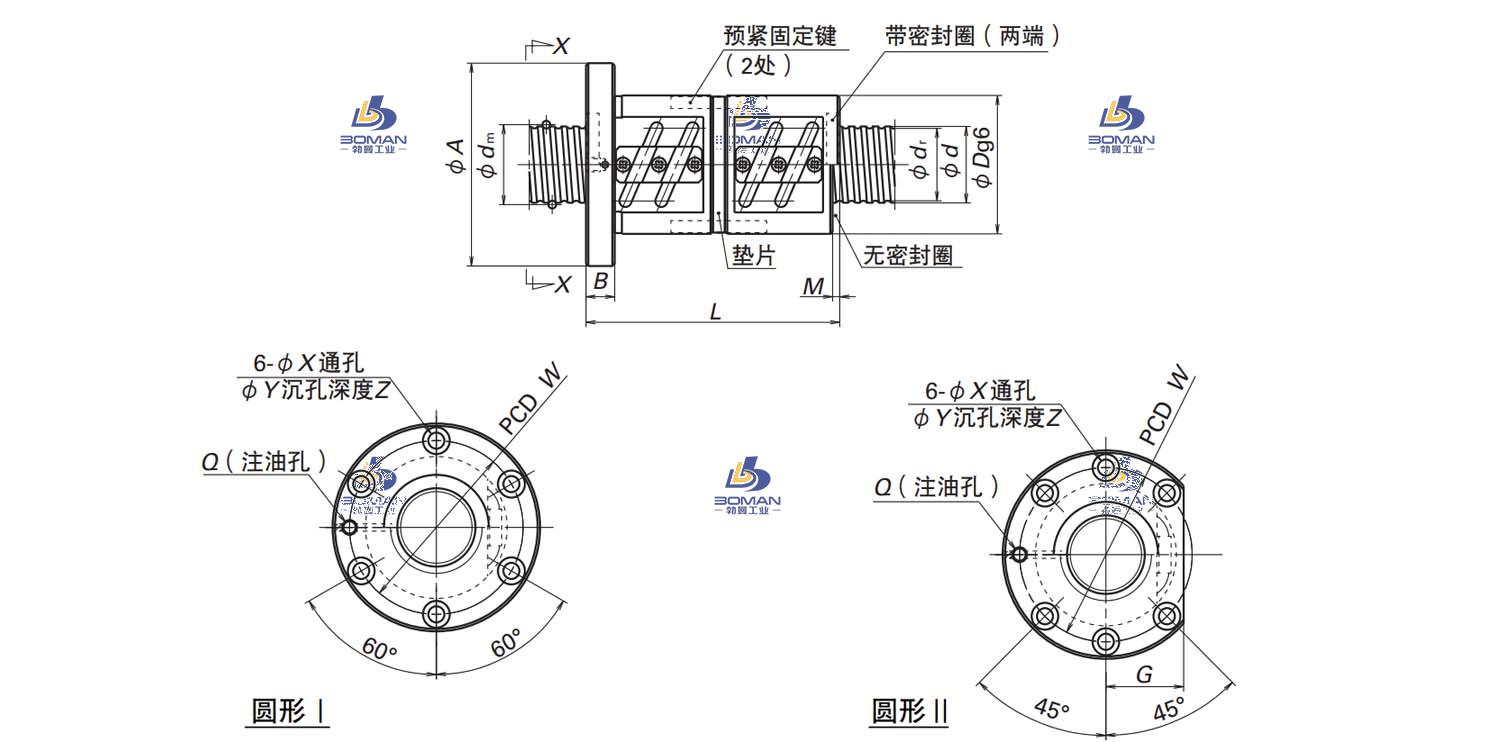

尺寸 单位:mm
丝杠轴外径 | 50 |
|
导程 | 20 |
|
丝杠轴底径 | 43.2 |
|
滚珠节圆直径 | 51.5 |
|
钢球直径 | 7.938 |
|
精度等级 | C1-C7 |
|
螺母直径 | 100 |
|
法兰直径 | 146 |
|
螺母长度 | 227 |
|
螺母安装 | PCD | 122 |
额定动负载 | CaN | 42800 |
额定静负载 | C0aN | 107000 |
有效圈数 | 2.5×1 |
|
法兰盘宽度 | 28 |
|
法兰安装孔通孔直径 | 14 |
|
法兰安装孔沉孔直径 | 20 |
|
法兰安装孔沉孔深度 | 13 |
|
轴向刚度 | KNm | 883 |
