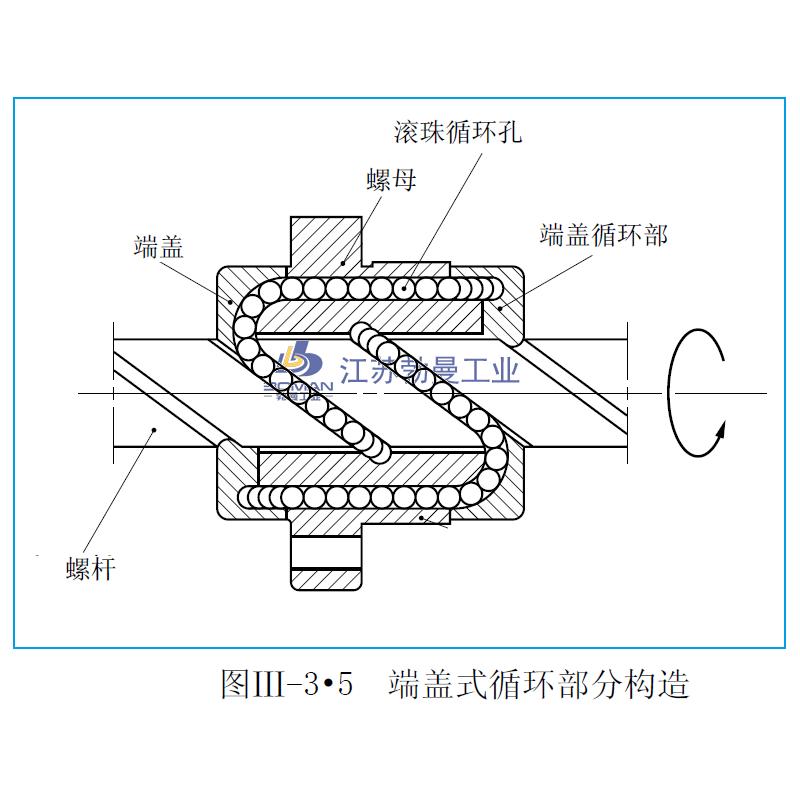

- 属性: USFC2060-2-NSK LSFC滚珠丝杠，10. 这款零件的性能是否符合国家或行业标准，是否通过了相关认证？,1. 什么是滚珠丝杠？,6. 威力滚珠丝杠的材质是什么？,1. 江苏滚珠丝杠供应的厂家是哪家？,9. 滚珠丝杠轴端跳动与机器的使用寿命有何关系？,7. 蚌埠滚珠丝杠的使用寿命是多久？,2. 滚珠丝杠珠子型号的选择要考虑哪些因素？,5. TBI滚珠丝杠的使用寿命是多少？ ,5. 奉贤区滚珠丝杠的生产工艺是什么？,6. 正反螺纹滚珠丝杠的结构构成有哪些部分？-USFC2060-2-NSK LSFC滚珠丝杠-提供USFC2060-2-NSK LSFC滚珠丝杠-规格,USFC2060-2-NSK LSFC滚珠丝杠-库存USFC2060-2-NSK LSFC滚珠丝杠-库存NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合-USFC2060-2-NSK LSFC滚珠丝杠--USFC2060-2-NSK LSFC滚珠丝杠-9. 对于需要进行微调的设备，滚珠丝杠导程减小是否会更加方便？,4. 如何测量滚珠丝杠主要尺寸参数？,9. 冷轧滚珠丝杠的价格相对于其他丝杠是否更高？,5. 常州的滚珠丝杠厂家有哪些规模较大的企业？,6. 滚珠丝杠周向展开会不会影响机器的寿命？,3. 滚珠丝杠的结构是怎样的？,2. 这款支撑座的材质是什么？,1. 什么是滚珠丝杠装配技术？,8. 滚珠丝杠的质量如何影响装配效果？,2. 这家厂家的电机有哪些特点和优势？
USFC2060-2-NSK LSFC滚珠丝杠 产品参数

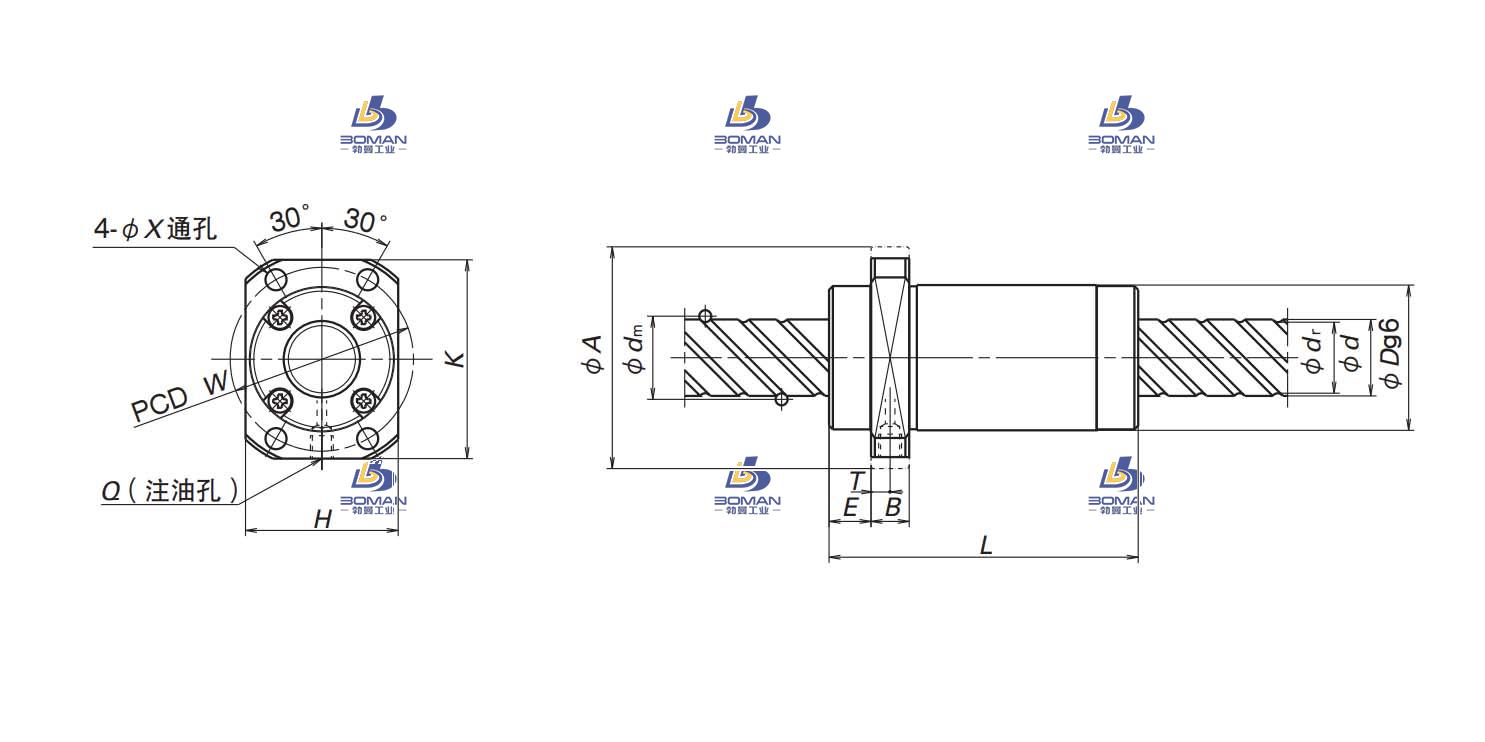

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 60 |
|
| 螺母体外径 | 38 |
|
| 法兰直径 | 58 |
|
| 安装孔中心距 | PCD | 48 |
| 螺母长度 | L | 58 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 17.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×4 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 8140 |
| 额定静负载 | C0aN | 17300 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 151 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
USFC2060-2-NSK LSFC滚珠丝杠此型号部分数据来源于PSS1505N1D0661-PSS标准库存品
