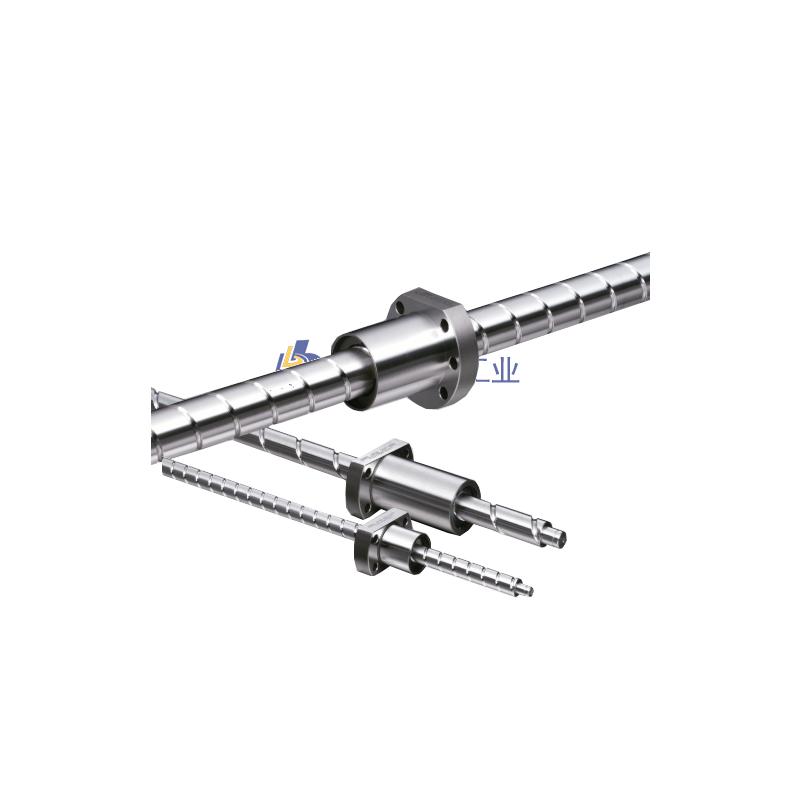

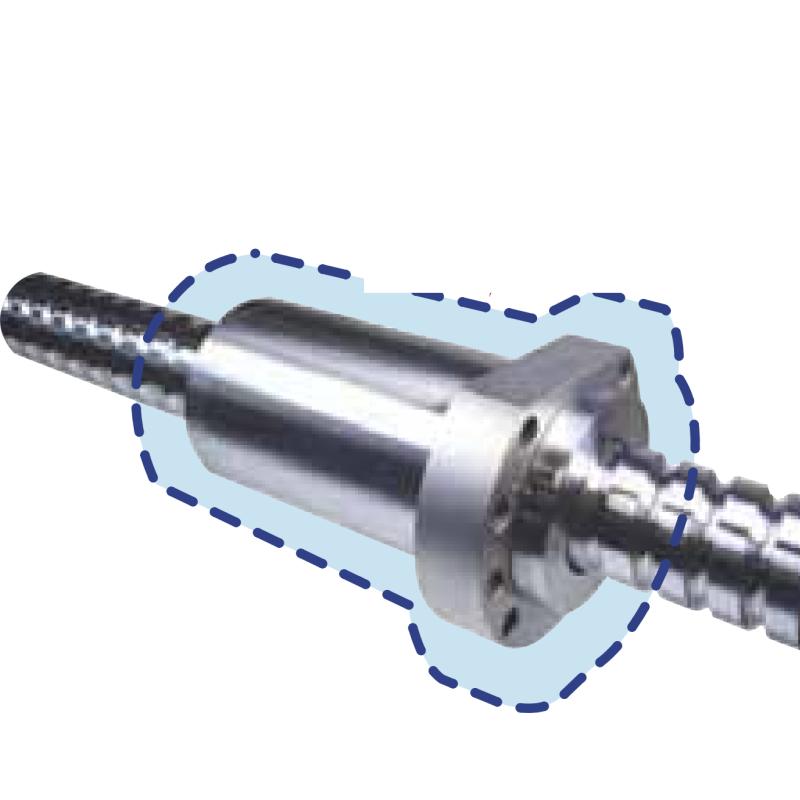

BSS4525-5E-BSS标准系列丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: BSS4525-5E-BSS标准系列丝杠，10. 进口滚珠丝杠的交货时间是多久？,3. 滚珠丝杠有限元分析的优势是什么？,3. 滚珠丝杠支架的结构是什么样的？,7. 如何避免损坏滚珠丝杠螺母和其他机器部件？,6. 数控滚珠丝杠调整的难度级别是怎样的？ ,6. 这款滚珠丝杠的材质是什么？,2. 工作台是什么？它的主要用途是什么？,4. 对照表中的滚珠丝杠寿命数据是如何得出的？,10. 滚珠丝杠副的标识是否会影响其使用效果？,5. gd系列的滚珠丝杠的尺寸有哪些规格？ -BSS4525-5E-BSS标准系列丝杠-提供BSS4525-5E-BSS标准系列丝杠-库存,BSS4525-5E-BSS标准系列丝杠-图纸BSS4525-5E-BSS标准系列丝杠-库存高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 -BSS4525-5E-BSS标准系列丝杠--BSS4525-5E-BSS标准系列丝杠-1. 有哪些行业或领域需要使用滚珠丝杠？,6. 滚珠丝杠相较于普通丝杠的优点有哪些？,3. 推力是怎样产生的？,6. 滚珠丝杠螺母的螺母是什么？,2. 该厂家的生产能力如何？能否满足大量定制需求？,4. 反向器的结构和组成部分有哪些？,7. 如何检测滚珠丝杠倒转是否发生？ ,7. 这些支撑座的承载能力是多少？,7. 直线滚珠丝杠的使用寿命是多少？有没有保修期限？,5. 这种电动推杆的尺寸和容量是怎样的？
BSS4525-5E-BSS标准系列丝杠 产品参数

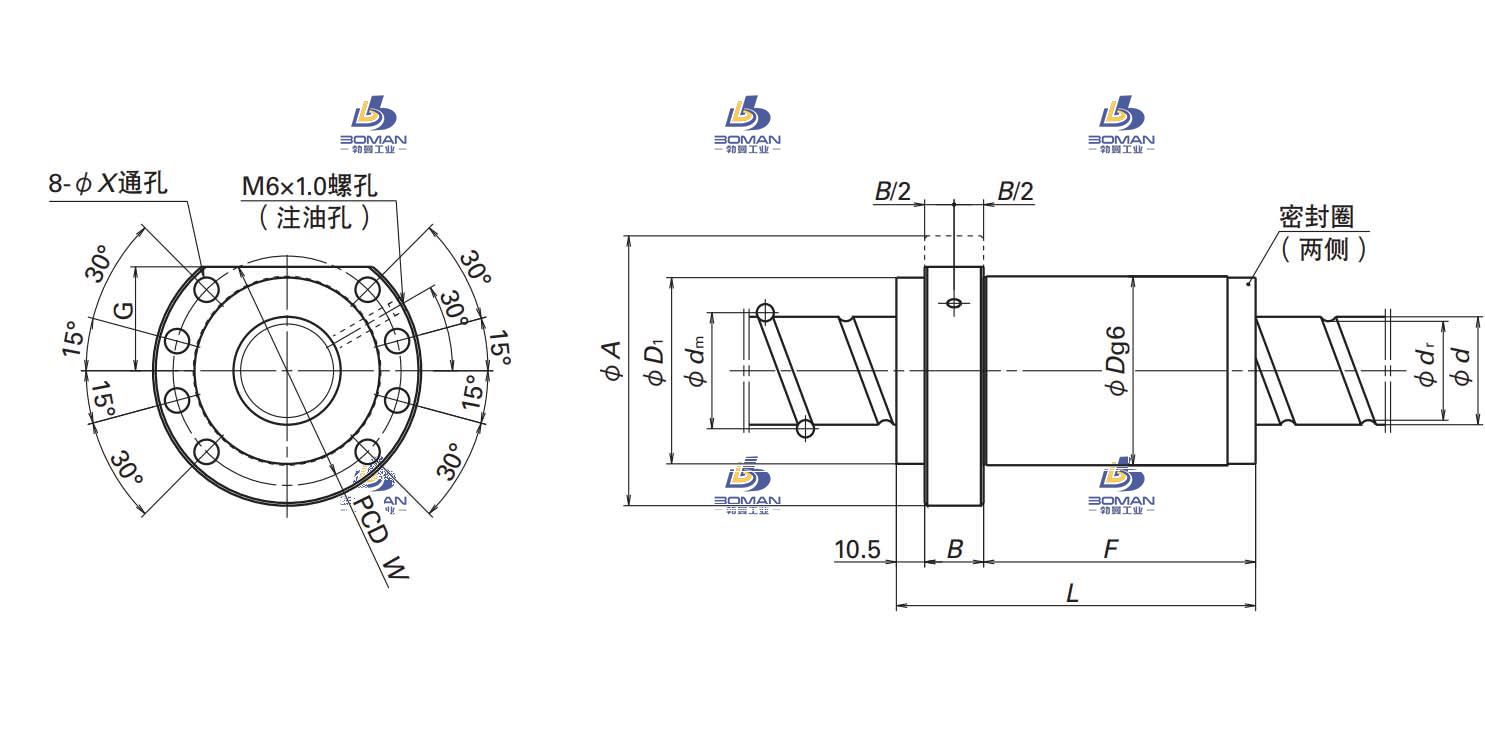

尺寸 单位：mm
| 丝杠轴外径 | 45 |
|
| 导程 | 25 |
|
| 螺母体外径 | 75 |
|
| 法兰直径 | 110 |
|
| 安装孔中心距 | PCD | 93 |
| 螺母长度 | L | 170 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 39.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 5 |
|
| 滚珠节圆直径 | 46 |
|
| 螺栓孔尺寸 | 11 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 51400 |
| 额定静负载 | C0aN | 146000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 954 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
BSS4525-5E-BSS标准系列丝杠此型号部分数据来源于5. 滚珠丝杠花键加工的精度要求是多少？
