W1403FS-1-C3T5-NSK MS系列滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W1403FS-1-C3T5-NSK MS系列滚珠丝杠，5. 滚珠丝杠结构的构成部分有哪些？,2. 为什么需要安装滚珠丝杠导轨？,2. 这种纸有什么特殊的用途？,3. 奥迪c7方向机丝杠滚珠的安装难度如何？,8. 维修太仓滚珠丝杠能否延长其使用寿命？,10. 如何保证滚珠丝杠跳动公差的稳定性？,2. 阀门滚珠丝杠的工作原理是什么？,6. 该厂家是否有专业的研发团队和新产品开发计划？,10. 该厂家未来的发展计划和战略是什么？,9. 该样本表中的滚珠丝杠有哪些不同的长度可供选择？-W1403FS-1-C3T5-NSK MS系列滚珠丝杠-提供W1403FS-1-C3T5-NSK MS系列滚珠丝杠-库存,W1403FS-1-C3T5-NSK MS系列滚珠丝杠-价格W1403FS-1-C3T5-NSK MS系列滚珠丝杠-库存NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,-W1403FS-1-C3T5-NSK MS系列滚珠丝杠--W1403FS-1-C3T5-NSK MS系列滚珠丝杠-5. 同步带传动的工作原理是什么？,9. 轴式滚珠丝杠电机的价格区间是多少？,6. 滚珠丝杠副的结构有哪些部分组成？,10. 滚珠丝杠的精度和其他传动方式相比如何？,1. 滚珠丝杠表面层的组成是什么？,7. 这种丝杠的使用方法是什么？,7. 滚珠丝杠和导轨的价格是多少？,7. 拆下滚珠丝杠轴承后需要进行哪些检查？,6. 安装前需要注意哪些事项？,9. 上海滚珠丝杠订购需要提供哪些信息？
W1403FS-1-C3T5-NSK MS系列滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 14 |
|
| 导程 | 5 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 490 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 11.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 310 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 6790 |
| 额定静负载 | C0aN | 11700 |
| 重量 | Kg | 0.78 |
| 轴向间隙 | 0.005 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.013 |
| 导程精度变动 | vu | 0.01 |
| 轴心跳动 | 0.035 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

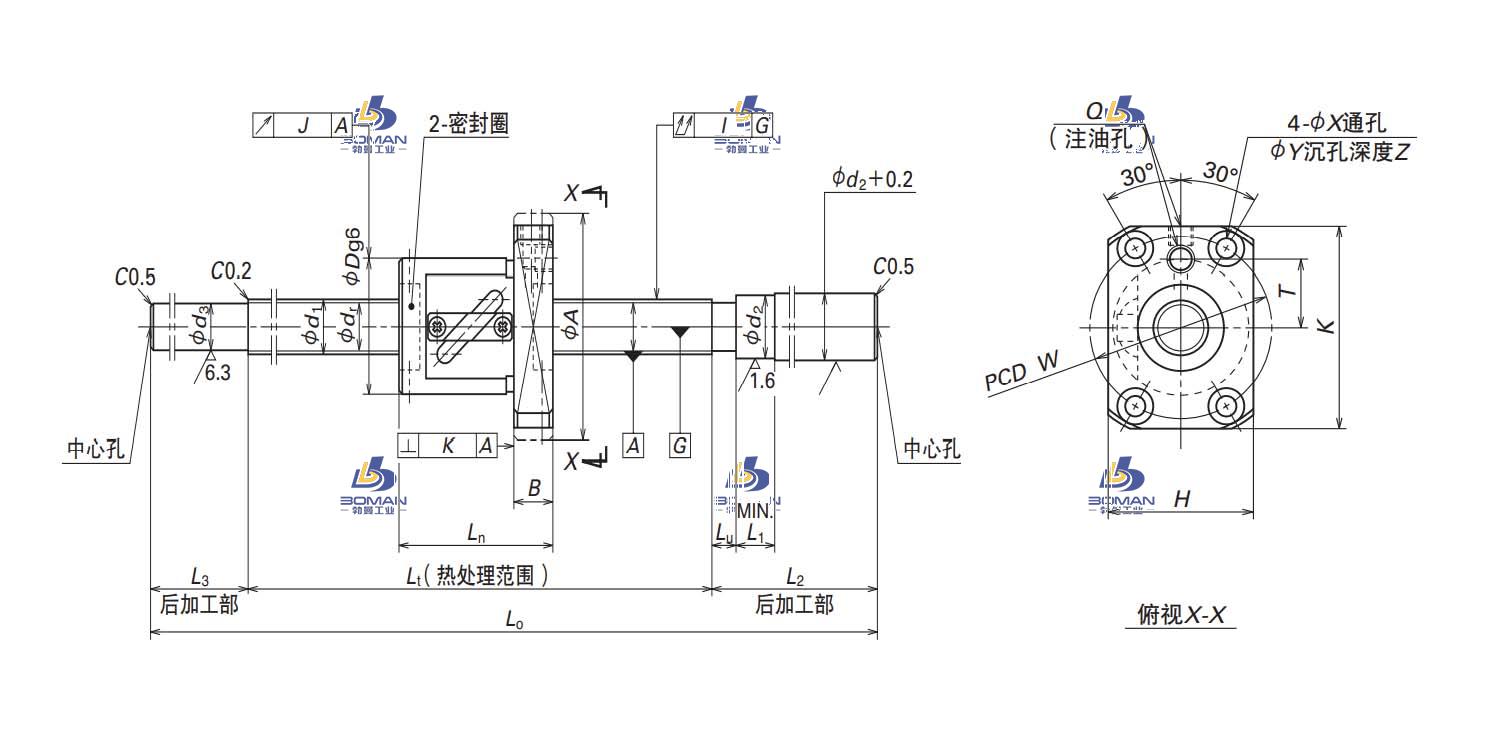

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1403FS-1-C3T5-NSK MS系列滚珠丝杠此型号部分数据来源于NSK W5003-467RCSP-C7N-BB 陕西nsk滚珠丝杠定制
