  PSS1005N1D0421-PSS紧凑型滚珠丝杠

扫码获取价格库存技术资料

  PSS1005N1D0421-PSS紧凑型滚珠丝杠   产品参数

PSS1005N1D0421-PSS紧凑型滚珠丝杠

尺寸 单位:mm

丝杠轴外径
10
导程
5
螺母体外径
23
法兰直径
43
安装孔中心距 PCD
33
螺母长度 L
29
有效螺纹段 Lt
丝杠全长
421
螺母型号
法兰盘宽度
法兰厚度
丝杠轴螺纹底径
8.2
钢球直径
2
有效圈数
-
滚珠节圆直径
8.2
螺栓孔尺寸
注油孔
最大行程
328
常规行程
额定动负载 CaN
3420
额定静负载 C0aN
4840
重量 Kg
0.4
轴向间隙
0
精度等级
C5
导程精度代表运行距离误差 ep
0.025
导程精度变动 vu
0.02
轴心跳动
0.07
轴向刚度 KNm
轴心摆动
极限转速固定支撑
推荐支撑座

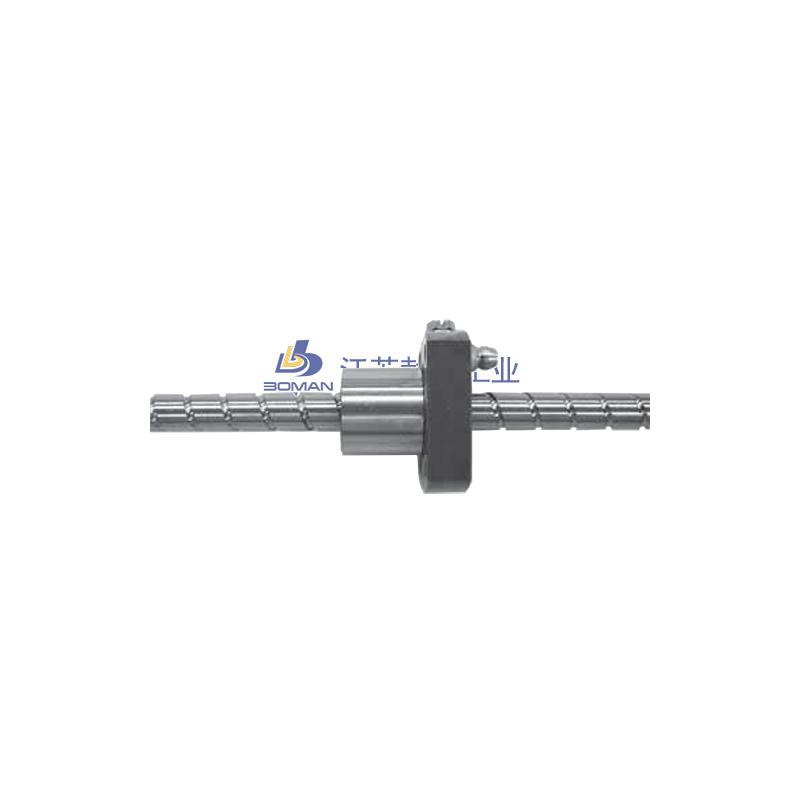

实物截图

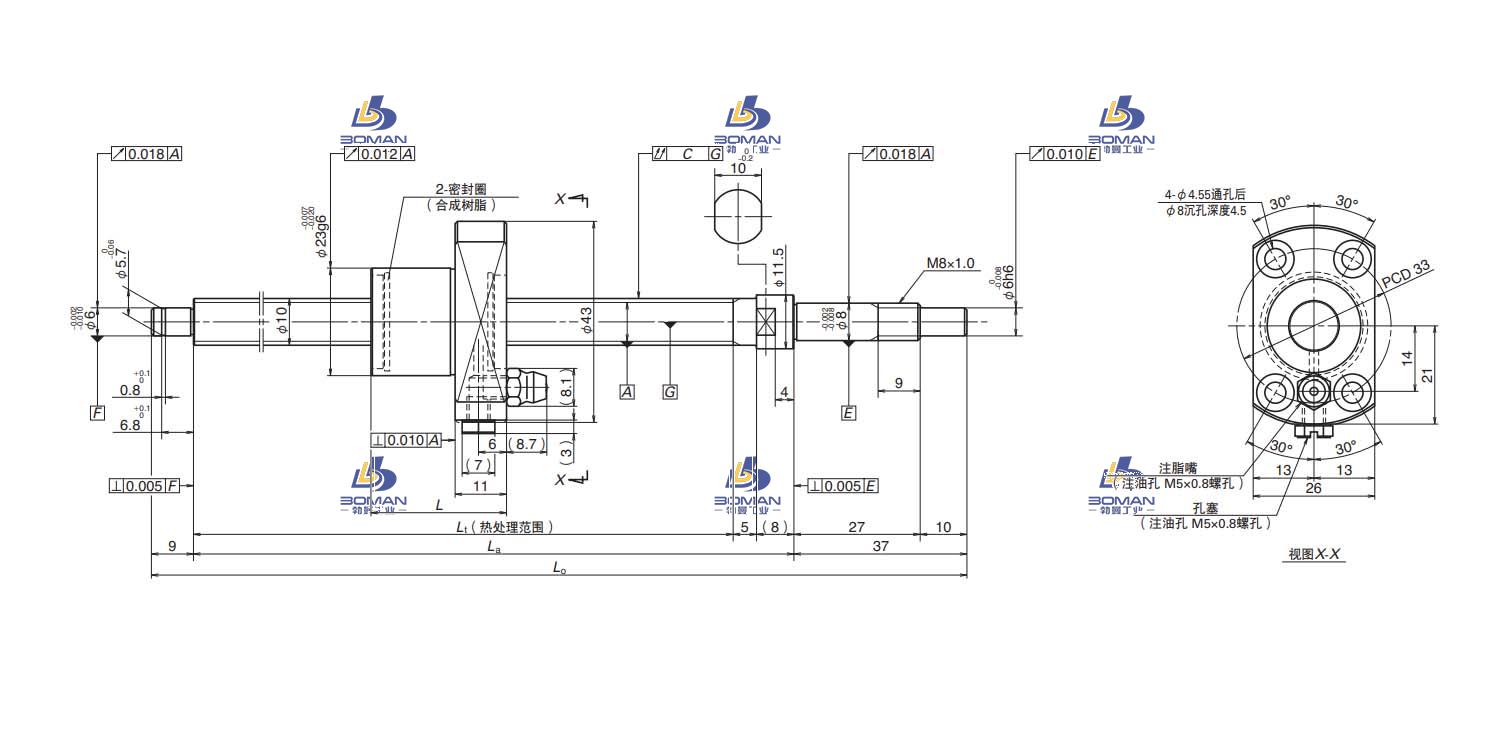

尺寸截图
螺母尺寸截图
样本 pdf
PSS1005N1D0421-PSS紧凑型滚珠丝杠此型号部分数据来源于PMI FDDC2506 Pmi转珠丝杆
