W1003FA-1P-C3Z4-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1003FA-1P-C3Z4-FA标准滚珠丝杠，6. 滚珠丝杠副的温度是否需要被监测和控制？,10. 该表的售后服务如何？,2. 滚珠丝杠在切纸机中扮演什么角色？,10. 如何选购适合自己需求的滚珠丝杠副？,5. 这种情况是常见的吗？如何避免？,1. 宁夏循环滚珠丝杠是什么？,9. 如何预防滚珠丝杠撞击？,6. 滚珠丝杠行程允许偏差的大小对设备精度有何影响？,6. 汉江2504滚珠丝杠的承载能力是多少？,1. 6310冷轧滚珠丝杠是什么材料制成的？-W1003FA-1P-C3Z4-FA标准滚珠丝杠-提供W1003FA-1P-C3Z4-FA标准滚珠丝杠-图纸,W1003FA-1P-C3Z4-FA标准滚珠丝杠-库存W1003FA-1P-C3Z4-FA标准滚珠丝杠-技术咨询NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小-W1003FA-1P-C3Z4-FA标准滚珠丝杠--W1003FA-1P-C3Z4-FA标准滚珠丝杠-2. 该厂招聘的职位有哪些？,5. 用国产滚珠丝杠结构制造的产品有哪些？,10. 行星滚珠丝杠的价格和售后服务如何？,6. 如何检测数控车床滚珠丝杠的质量？,7. 这种支撑座的生产厂家是谁，有哪些其他产品？,4. 滚珠丝杠的列数对精度有何影响？,9. 它的价格相比其他丝杠如何？ ,1. 钢珠丝杠组装滚珠是什么？,5. 这款螺母的特点是什么？有什么优势？,2. 滚珠丝杠旧了会对设备性能产生什么影响？
W1003FA-1P-C3Z4-FA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 10 |
|
| 导程 | 4 |
|
| 螺母体外径 | 26 |
|
| 法兰直径 | 46 |
|
| 安装孔中心距 | PCD | 36 |
| 螺母长度 | L | 34 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 380 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 8.2 |
|
| 钢球直径 | 2 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 10.3 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 269 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 2020 |
| 额定静负载 | C0aN | 2210 |
| 重量 | Kg | 0.37 |
| 轴向间隙 | 0 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.012 |
| 导程精度变动 | vu | 0.008 |
| 轴心跳动 | 0.04 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

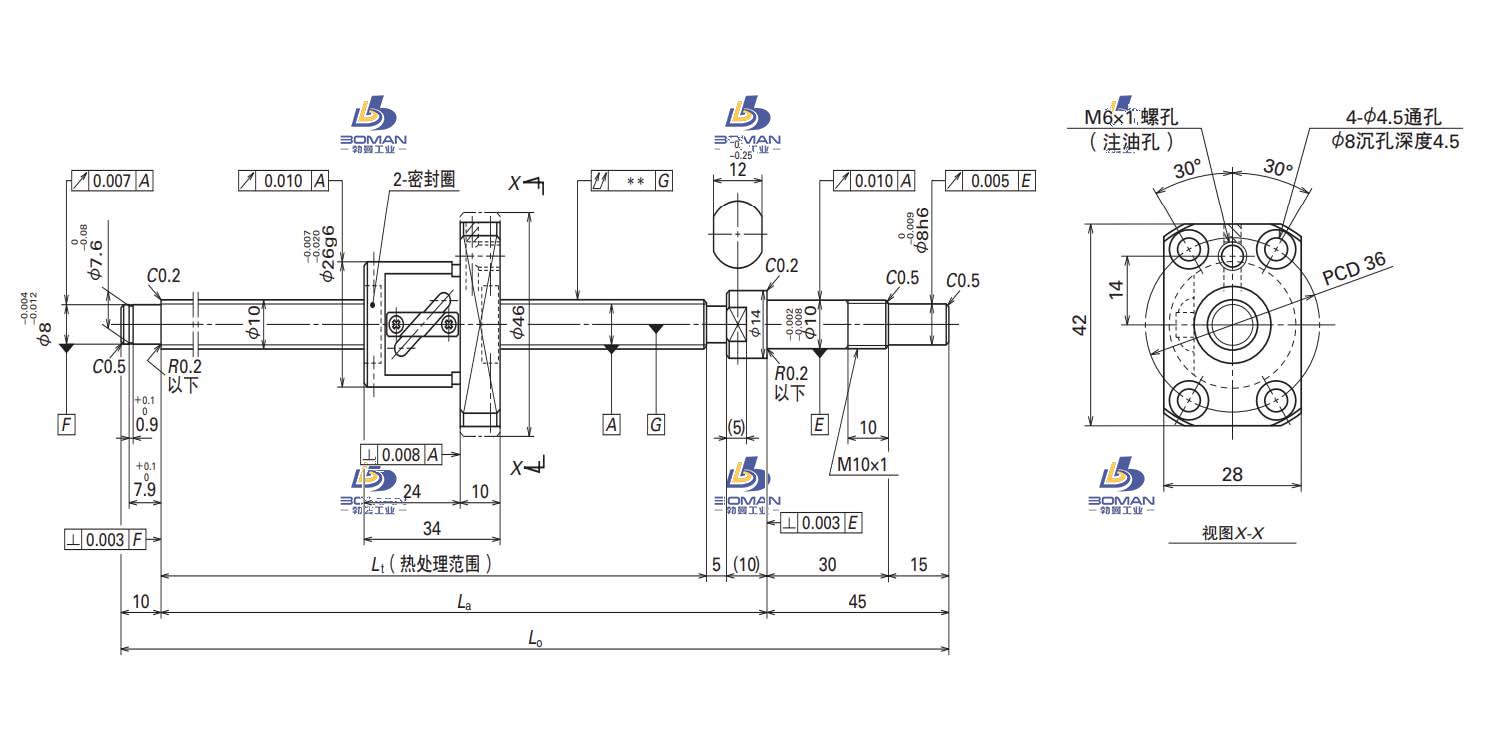

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
