W4003SA-1Z-C5Z5-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W4003SA-1Z-C5Z5-FA标准滚珠丝杠,2. 什么情况下需要维修非标滚珠丝杠? ,10. 滚珠丝杠和同步带的使用效果相比如何?,1. 什么是滚珠丝杠机构?,7. 宁夏微型滚珠丝杠的尺寸规格有哪些?,7. 滚珠丝杠传动的效率具体有多高?,8. 如何检查滚珠丝杠螺母浮动连接方式的使用状况?,1. 上饶滚珠丝杠厂家有哪些产品?,6. 如何减少滚珠丝杠的发烫?,9. 灵宝滚珠丝杠与其他同类产品有何不同?,3. 该厂家的产品质量如何?-W4003SA-1Z-C5Z5-FA标准滚珠丝杠-提供W4003SA-1Z-C5Z5-FA标准滚珠丝杠-价格,W4003SA-1Z-C5Z5-FA标准滚珠丝杠-库存W4003SA-1Z-C5Z5-FA标准滚珠丝杠-技术咨询NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小-W4003SA-1Z-C5Z5-FA标准滚珠丝杠--W4003SA-1Z-C5Z5-FA标准滚珠丝杠-9. 如何判断滚珠丝杠螺距计算结果的准确性?,8. 该滚珠丝杠的最大负载是多少?,5. 滚珠丝杠工艺的缺点是什么?,4. 滚珠丝杠的生产工艺是怎样的?,7. 如何保证滚珠丝杠副的安装质量? ,6. 它的质量标准是什么?,2. 这个滚珠丝杠的直径是多少?,7. 研磨滚珠丝杠的材质有哪些可选?你们更倾向于哪种材质?,4. 它的制造工艺是怎样的?,6. 手册中提供了哪些滚珠丝杠的选择和设计指南?

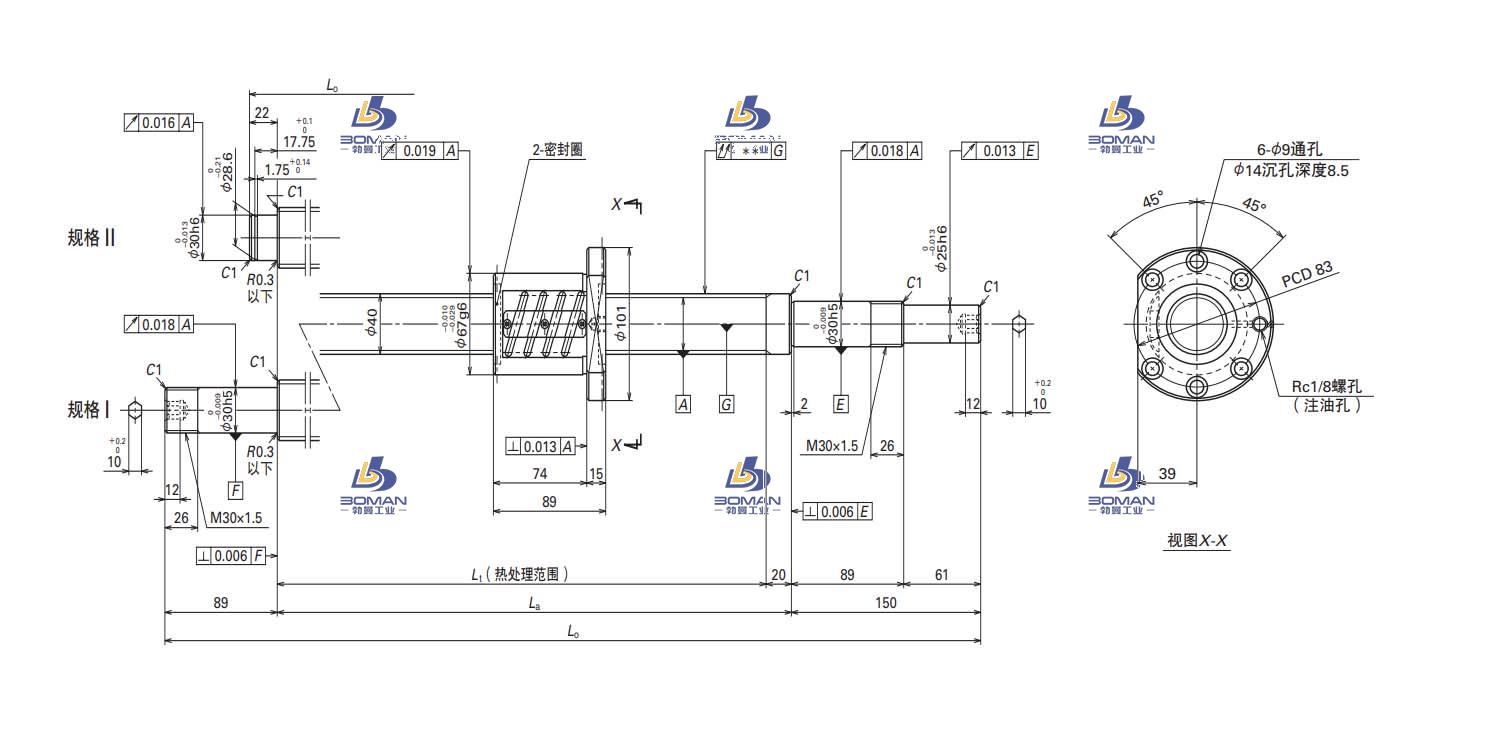

W4003SA-1Z-C5Z5-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 40 |
|
| 导程 | 5 |
|
| 螺母体外径 | 67 |
|
| 法兰直径 | 101 |
|
| 安装孔中心距 | PCD | 83 |
| 螺母长度 | L | 89 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 572 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 37.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 40.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 291 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 20200 |
| 额定静负载 | C0aN | 70600 |
| 重量 | Kg | 6.3 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.035 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W4003SA-1Z-C5Z5-FA标准滚珠丝杠此型号部分数据来源于PBA DX50BT-C4 pba直线电机工作温度
