HIWIN上银 R15-20S1-FSH-386-471-0.018 上银 丝杠 参数
扫码获取价格库存技术资料
- 品牌:
- 分类: 单螺母端盖型FSH
- 类型:
- 属性: HIWIN上银 R15-20S1-FSH-386-471-0.018 上银 丝杠 参数，-HIWIN上银 R15-20S1-FSH-386-471-0.018 上银 丝杠 参数-HIWIN上银 R15-20S1-FSH-386-471-0.018 上银滚珠丝杠型号图片 滚珠丝杠，作为一种重要的机械传动设备，广泛应用于各个领域。它的优势在于具有高精度、高刚性和高效率的特点。无论是在工业生产中的机床设备，还是在飞机、汽车等交通工具的操控系统中，都离不开滚珠丝杠的应用。滚珠丝杠的供应也因此成为市场上的热门产品之一。为了满足不同需求，供应商不断推出各种规格和型号的滚珠丝杠，以满足-HIWIN上银 R15-20S1-FSH-386-471-0.018 上银 丝杠 参数--HIWIN上银 R15-20S1-FSH-386-471-0.018 上银 丝杠 参数-

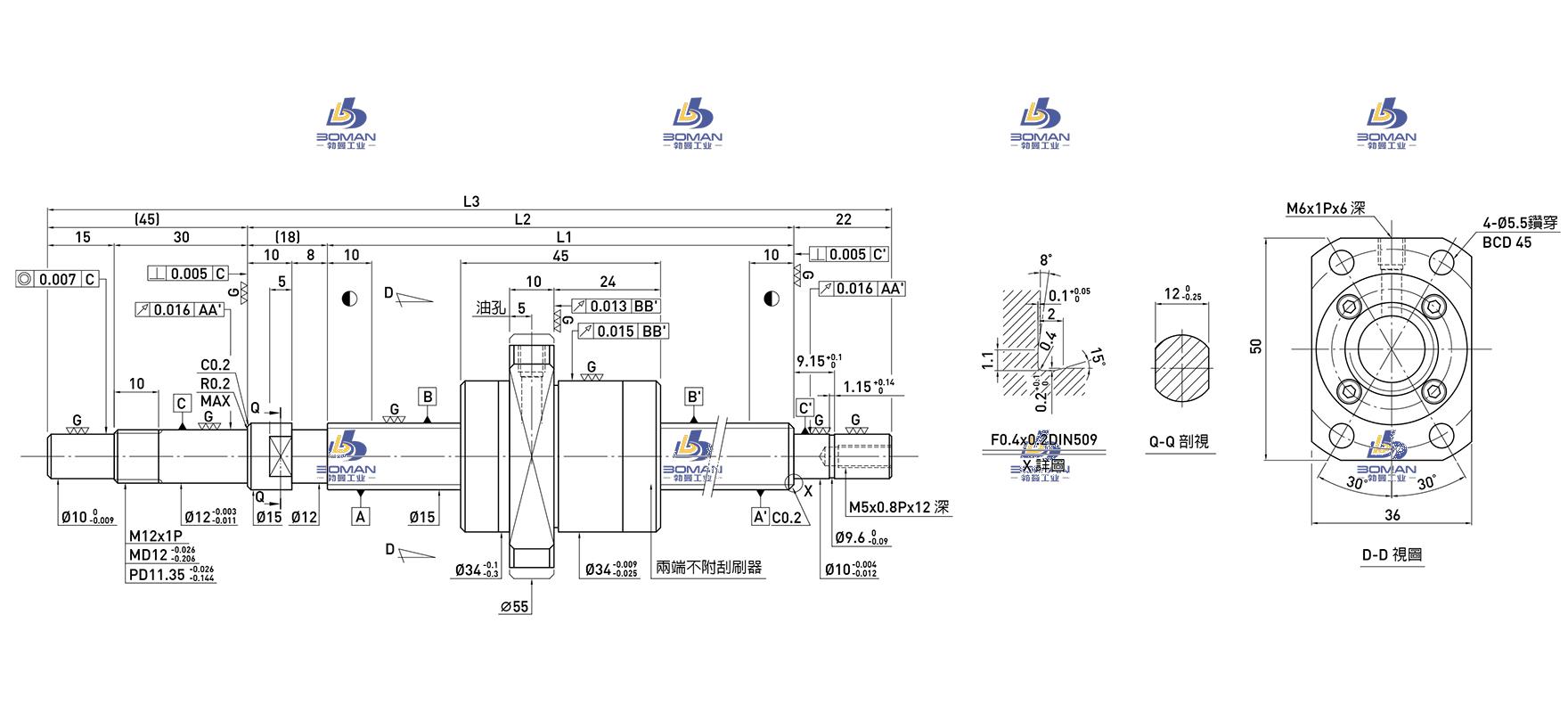

HIWIN上银 R15-20S1-FSH-386-471-0.018 上银 丝杠 参数 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 12.324 |
|
| 滚珠节圆直径 | 15.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 34 |
|
| 法兰直径 | 55 |
|
| 螺母长度 | 45 |
|
| 螺母安装 | PCD | 45 |
| 额定动负载 | CaN | 342-543 |
| 额定静负载 | C0aN | 459-917 |
| 有效圈数 | 1.8x2 |
|
| 轴向间隙 | 0-0.005 or less |
|
| 最大行程 | 300 |
|
| 丝杠全长 | 471 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R15-20S1-FSH-386-471-0.018 上银 丝杠 参数此型号部分数据来源于NSK W3204C-97PSS-C5Z10BB nsk主轴维修
