HIWIN上银 FSW 上银轧制丝杆尺寸 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 26.91 |
|
| 滚珠节圆直径 | 33.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 74 |
|
| 法兰直径 | 108 |
|
| 螺母长度 | 99 |
|
| 螺母安装 | PCD | 90 |
| 额定动负载 | CaN | 3035 |
| 额定静负载 | C0aN | 6555 |
| 有效圈数 | 1.5x2 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 36 |

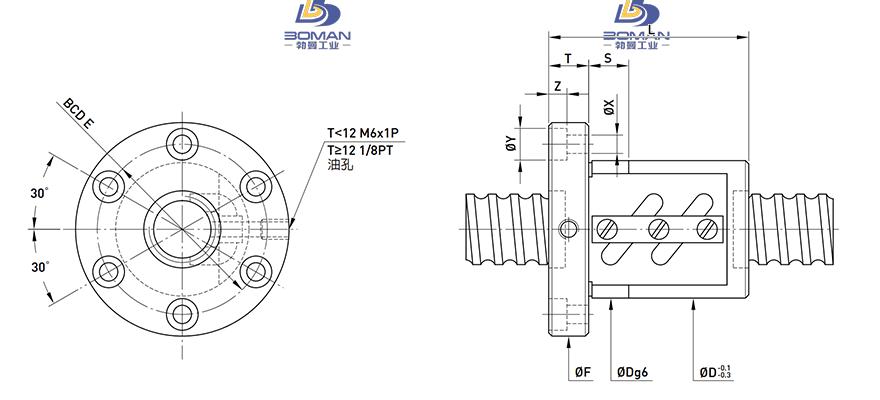

HIWIN上银 FSW 上银轧制丝杆尺寸此型号部分数据来源于TBI SFS02508-4.8 TBI滚珠丝杆图纸
